HUD懸浮式汽車儀表板
- 懸浮式汽車儀表板結合HUD，顯示出儀表板、導航路線等重要的車駕訊息，可客製化顯示訊息。
- 顯示玻璃可透視，不影響駕駛車駕視野。
- 高亮度、低雜光，成像於駕駛前方1.7公尺，即使豔陽天也清晰可見。
- 超大image且高解析度，FOV可達18° x 5°以上，解析度達1280 X 640以上。
- 所需車內安裝空間超小，最低僅需1公升，導入容易。
- 超低功耗(相較AR-WHUD)。
- HUD結合儀表板，降低導入成本。
- 依照客戶需求，除了作為汽車儀表板，也可單純作為HUD。
簡介
一、車用電子發展趨勢
自1930年真空管車用音響導入車內以來，車用電子的發展一日千里。隨著半導體技術和微處理器的進步，以及成本的下降，車用電子的應用範圍日益擴大。它包括發動機管理、動力控制、底盤電子、被動安全、駕駛輔助系統、乘客舒適、娛樂系統和電子整合駕駛艙系統等幾大類。然而，除了汽車專業人員，大多數車主對車用電子的了解僅限於日常使用的項目，如行車記錄器等。
在車用電子的發展中，還涌現出許多輔助駕駛和提供娛樂的車用電子產品，如數位儀錶板、車用主機、抬頭顯示器、盲點偵測、環景攝影、手勢控制、無線充電、兒童安童偵測和駕駛疲勞偵測等。
然而，隨著車用電子產品的不斷增加，駕駛的注意力也變得更加分散，增加了駕駛過程中的危險因素。同時，它也使汽車內裝的設計變得更加複雜，與當代簡約的主流美學有所衝突。因此，現代汽車的車用電子應用越來越趨向於兼容並合併，例如將大型面板取代傳統的中控、車機等多項車用電子功能。
宇碩電子的HUD懸浮式汽車儀表板正是因應這一潮流而生。它兼容風擋式HUD和儀表板的特性，同時還擁有它們自己的優點。
二、傳統儀錶板 – 車駕安全的隱形殺手
汽車儀錶板紀錄了許多車駕所需的訊息，包括車速、里程、轉速、水溫、燃油、指示燈和故障標示等，是駕駛過程中不可或缺的車輛電子產品。儀表板通常置於方向盤前方，方便駕駛觀看，但為了避免擋住駕駛的視線，觀看位置通常較低。
然而，這種特性無形中也為駕駛帶來許多安全隱患。首先，駕駛通常注視路面遠方，但儀表板置於近處，因此，從路線觀看儀表板的訊息時，駕駛需要進行眼睛的變焦才能由遠處轉至近處觀看儀表板的訊息。其次，低頭觀看儀表板的角度約為車駕視野的20°角度差，低頭的過程也會使駕駛遠離道路視線。
因此，當駕駛的注意力從路況轉移到儀表板時，需要經歷低頭觀看和眼睛變焦以觀看近處的儀表板，然後再抬頭觀看並眼睛變焦以觀看遠處，這個過程中約有2-3秒的時間是處於路況盲視的狀態。如果車速正處於高速行駛中，那麼這段路況盲視的時間就相當於數十公尺的駕駛距離，會對駕駛造成非常不安全的狀況。每次觀看儀表板，都會使駕駛處於危險的狀態。
儘管因為儀表板的設計特性需要放置於較低且較近的位置，但這種情況並非不可避免。宇碩電子的HUD懸浮式汽車儀表板，不僅擁有傳統儀表板的放置優勢，還解決了傳統儀表板所帶來的安全問題。
1.遠方成像，貼合視野
HUD懸浮式汽車儀表板是一種新型的車輛儀表板，採用HUD投影成像技術，透過專業的光學技術，能夠將車輛儀表板上的各種訊息投影在駕駛前方1.7公尺處，貼合車駕視野的遠近，讓駕駛者的眼神觀看儀表板時，可以迅速獲取所需的訊息。相較於傳統儀表板，HUD懸浮式汽車儀表板可以大幅降低眼球變焦時間差，因此更加安全。
.jpg)
圖說：HUD懸浮式汽車儀表板成像於駕駛遠方約1.7公尺處，大幅降低眼球看近的變焦時間差，提升駕駛安全。
2.透視材質，不擋視線
傳統汽車儀表板通常需要置於低於車駕視線約20°的位置，以免遮擋住駕駛的路線。
然而，宇碩電子的懸浮式汽車儀表板使用透明材質，因此可以安裝在高於傳統儀表板的位置而不會阻擋視線。建議的安裝角度約為低於車駕視線約10°的方向，讓駕駛只需稍微低頭甚至只需透過餘光即可觀看儀表板訊息，極大提升了駕駛的安全性。當然，安裝高度可以根據客戶需求進行調整。
透明材質的特點也讓HUD懸浮式汽車儀表板更具美學性和科技感，為汽車帶來更多設計可能性。
圖說：HUD懸浮式汽車儀表板為透明材質，不會影響駕駛車駕視野，微幅低頭即可觀看儀表板訊息。
宇碩電子的HUD懸浮式汽車儀表板不僅繼承了傳統儀表板的優點，還有效解決了傳統儀表板帶來的安全隱患，同時也具備WINDSHIELD TYPE HUD的特點。
三、WINDSHIELD TYPE HUD – 導入限制多但成像不足
HUD技術在汽車上的應用已越來越普遍。其中，Windshield Type HUD不僅可以完美隱藏在車體內，並且投影出的影像能夠虛擬成像於駕駛前方數米之處，與車駕的視線完美結合。
除此之外，Windshield Type HUD也能夠部分解決儀表板在駕駛過程中的安全問題。它能夠投射車速、導航等重要信息，減少駕駛者需要觀看儀表板的次數，因此能夠提供極大的方便性。不過，Windshield Type HUD仍然存在一些難以克服的技術難題。
Windshield Type HUD 被藏在車體內部，由於其光學結構，體積相當龐大，因此需要大量車內空間來安裝。這意味著並不是所有車型都適用，需要專門設計汽車零件配置，因此安裝不容易，而且散熱也是一個大難題。(延伸閱讀：宇碩電子平面化 AR HUD (MAVE) 解決導入空間難題)
前面提到 Windshield Type HUD 能夠投射一些重要的儀表板訊息，這是它的優點。但是，它的缺點在於它僅能投射一些重要的儀表板訊息。
Windshield Type HUD 僅能投射幾個儀表板的重要訊息的基本原因在於，由於物理限制，即使需要龐大的體積，其成像品質無論是在視野角度 (FOV) 還是解析度方面都無法替代儀表板。因此，除了成像不夠大之外，它的解析度也不足。
1.體積小，導入容易散熱快
宇碩電子推出的HUD懸浮式汽車儀表板，具有小巧的體積，最小僅需1公升，可以輕鬆隱藏在車內包含PGU、Heat sink、PCBA等裝置，而其卓越的光學設計不僅有利於散熱，也能夠容易地適應各種車型。
圖說：HUD懸浮式汽車儀表板需要隱藏於車體內的裝置體積小，導入容易，散熱需求低。
2.超大FOV與解析度
宇碩電子所生產的HUD懸浮式汽車儀表板，具有驚人的18° x 5°以上視角和高達1280 x 640的解析度，不僅可以完美呈現儀表板所需的所有訊息，而且提供清晰的影像，客戶可依據自身需求進行設定。
此外，該款HUD懸浮式汽車儀表板可輕易地安裝於低於駕駛視線10°的位置，讓駕駛只需稍微低頭，甚至透過餘光即可觀看儀表板訊息，提高了駕駛安全性，同時還給予駕駛乾淨且廣闊的視野。
.png)

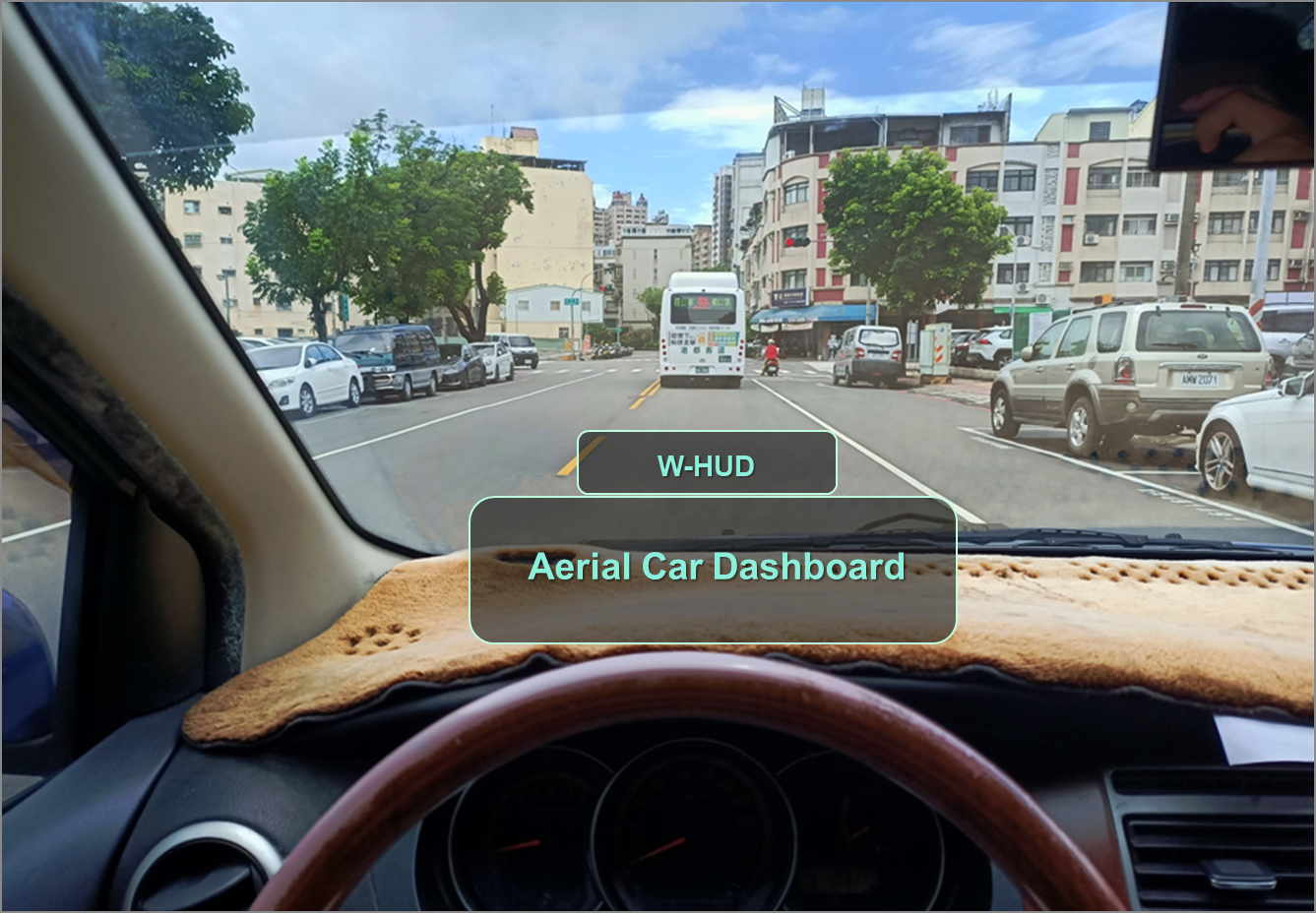

圖說：HUD懸浮式汽車儀表板無論是FOV還是彩度，都比WHUD優秀許多，上圖可以看出HUD懸浮式汽車儀表板較WHUD觀看角度與FOV的差異。
宇碩電子的HUD懸浮式汽車儀表板具備導入容易的特點，同時能夠投射出完整的儀表板訊息，進一步提高了駕駛安全。相較於Windshield Type HUD，此儀表板不僅兼具其優點，同時也解決了其存在的不足之處，成為更為全面的選擇。
四、兼容WINDSHIELD TYPE HUD與儀表板的科技進化之作
宇碩電子的HUD懸浮式汽車儀表板是汽車電子發展潮流下的卓越之作，旨在為駕駛提供更安全、美觀的駕駛體驗。
相較於傳統儀表板和WINDSHIELD TYPE HUD，宇碩電子的HUD懸浮式汽車儀表板具有獨特的優勢，如透視、遠方投影、超大FOV和高解析度等。它的安裝容易，且能夠降低導入成本。這項技術可以引領駕駛進化，讓駕駛更加安全，駕車體驗更為優越。
供應
宇碩電子是華碩集團旗下的車用電子供應商，其HUD懸浮式汽車儀表板可根據客戶需求進行客製化處理，從透明屏幕的長寬、FOV顯示角度的大小，到產品安裝的位置和螢幕內容的畫面設計，都能夠量身定制。
該產品可以與多種車用電子設備進行串接，包括車用主機、倒車顯影、環景偵測、語音助理、導航、車體檢測等，使HUD懸浮式汽車儀表板能夠顯示出豐富多樣的車駕模式，進一步提升駕駛體驗。
%20V2.png)
宇碩電子不僅能夠提供汽車儀錶板顯示客製化調整的服務，同時擁有專業的設計團隊，為客戶提供多樣化的汽車儀錶板設計。以下是一些設計範例：
極簡版本汽車儀表板顯示圖設計.png)
.png)
.png)
.png)
.png)
.png)
.png)
簡單版本汽車儀表板顯示圖設計.png)
.png)
.png)
.png)
.png)
.png)
.png)
豐富版汽車儀表板顯示圖設計.png)
.png)
.png)
.png)
.png)
.png)
.png)
